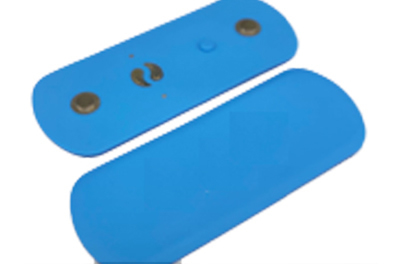

Parche Bluetooth Inteligente para Monitoreo de Temperatura y Frecuencia Cardíaca

Para este proyecto el cliente colaboró con Peking Union Medical College para desarrollar el parche inteligente Bluetooth. Sin embargo, cuando enviaron el diseño a varios fabricantes de productos de silicona en las provincias de, todos ellos dijeron que la estructura del producto era demasiado compleja y no funcionaría. Enhorabuena, el cliente supo acerca de Tayang y gracias a nuestras capacidades pudimos brindarle la solución que ellos necesitaban. Nuestro equipo de I&D llevó a cabo los siguientes pasos para la producción en masa de los innovadores parches inteligentes Bluetooth.

• Baja temperatura de curado LSR TSN-S040A/B
• Baja temperatura de aceite BND-C011D

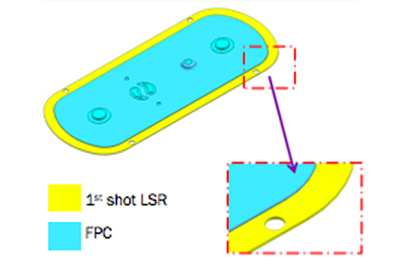

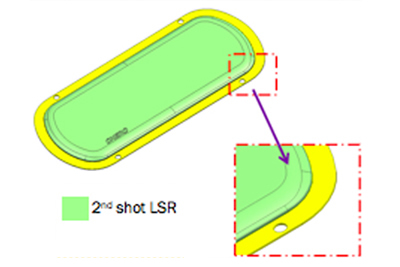

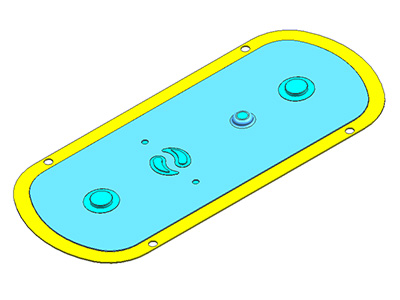

Después de la doble inyección, el caucho de silicona líquida LSR no cubrirá los 6 contactos metálicos; no se permiten contactos dañados.

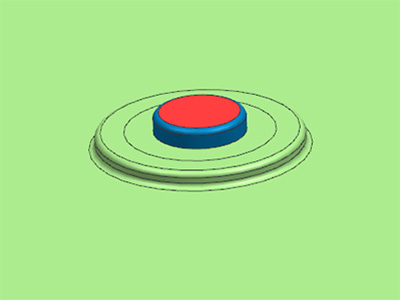

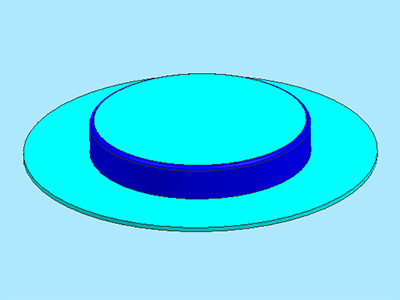

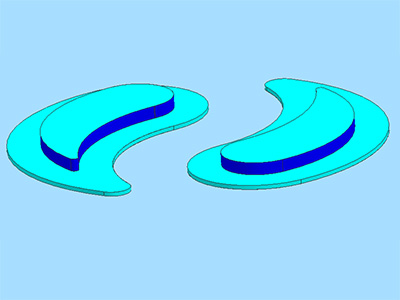

Para evitar que los moldes dañen los 6 contactos, diseñamos con espacios de 0.2mm en las áreas de color azul.

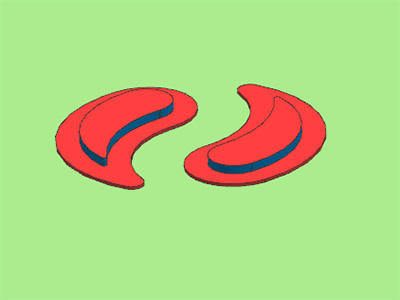

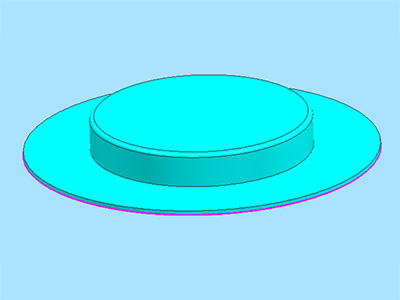

Para evitar que rebabas gruesas de caucho de silicona líquida causen algún daño después del desbarbado, la estructura en color púrpura es necesaria.

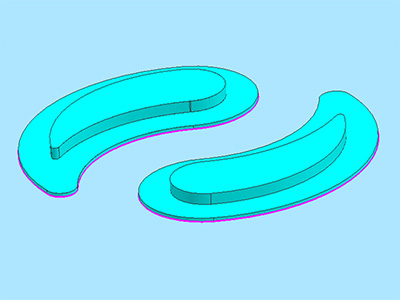

Para que no haya aire atrapado, los bordes púrpuras cambian a un radio de 0.3mm.

• No se permiten las partes faltantes, componentes deteriorados, circuitos impresos flexibles expuestos, o áreas elevadas o no incrustadas debidamente
• La tolerancia de dimensión está en conformidad con DIN ISO 3302-1 CLASS M1
• Ancho de las rebabas de caucho de silicona líquida LSR ≤0.08mm; no son aceptables rebabas dentadas.
• Aire atrapado en el caucho de silicona líquida LSR ≤ 0.30mm²

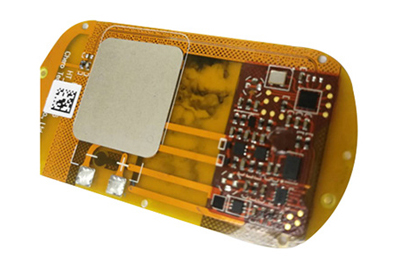

• El caucho de silicona líquida no debe cubrir los puntos de contacto del circuito impreso flexible FPC, o si no las funciones de este fallarán.
