Moldeo por Compresión de Caucho de Silicona

Inicio
Productos
Moldeo por Compresión de Caucho de Silicona

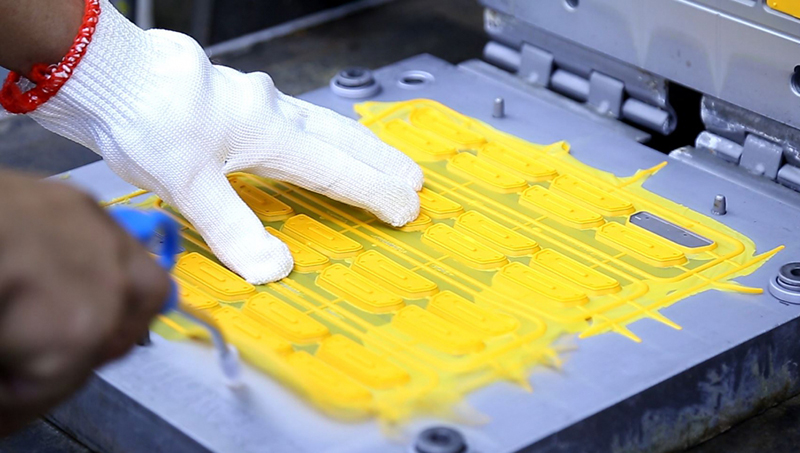

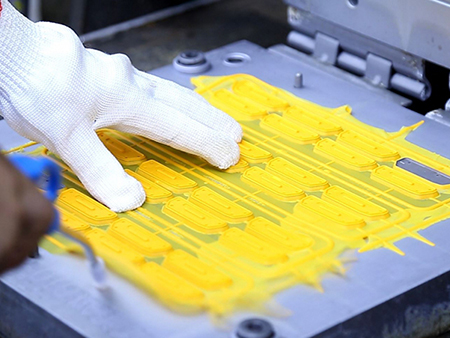

Moldeo por Compresión de Caucho de Silicona

Tayang tiene casi 30 años de trayectoria en esta industria, en todos estos años hemos acumulado la experiencia y conocimientos necesarios para brindarles servicios de moldeo por compresión de silicona. Les pfrecemos productos de moldeo por compresión de caucho de silicona en pequeñas cantidades; entre nuestros productos principales tenemos teclados, juntas, llaveros, piezas de plástico decoradas, entre otros más. Gracias a nuestra excelencia hemos tenido el honor de colaborar con clientes en la industria automotriz, electrónica de consumo, electrodomesticos, dispositivos médicos, entre otros.

Para garantizar que los productos de caucho de silicona terminados sean de calidad, en Tayang le prestamos mucha atención a la calidad de nuestros moldes. Utilizamos centros de mecanizado CNC, electroerosionadoras, entre otras máquinas para la producción de moldes de aluminio y para el control de precisión. En comparación con el moldeo por inyección de caucho de silicona líquida, el tiempo de desarrollo de moldes para el moldeo de compresión es mucho más corto, esto es ideal para producción en pequeñas cantidades, rápida renovación de productos, y producción a precios asequibles.

2. Ventajas
  - menor costo en moldes
  - tiempo de cambio de moldes más corto → ideal para producción en pequeñas cantidades o producción de muestras
  - producción continua de piezas en diversos colores & con materia prima si necesidad de cambiar el sistema de alimentación
  Más
2. Producción de Moldeo por Compresión de Caucho de Silicona
  Nuestras fábricas cuentan con 117 máquinas de moldeo por compresión, esto nos permite fabricar una amplia variedad de productos de caucho de silicona en grandes cantidades.

  Los productos que son moldeados por compresión no se pueden utilizar directamente sin antes pasar por una serie de procesos. Tome como ejemplo la producción de teclado de caucho de silicona ensamblado con botones de plástico:
  - botones de plástico

    inyección

    impresión de 5 colores en el lado reverso

    impresión y barnizado

    impresión de marcas

    punzonado
  - teclado
    mezcla

    sobremoldeo por compresión

    desbarbado

    HVE

    aplicación automática de pegamento sobre el teclado

    ensamblaje

    inspección óptica automática (IOA)

    embalaje
  La máquina de mezcla primero se encarga de mezclar los pigmentos y materia prima de caucho de silicona, luego se utiliza la máquina de moldeo por compresión para darle la forma deseada. Después de eliminar las rebabas se procede a tratar por HVE The mixing machine first mixes the pigment and raw silicone rubber, then the compression overmolding the keypad shape with pills. After removing the over flashes, they are treated by HVE para una mejor dispensación de pegamento. Luego de eso, el teclado y los botones de plásticos impresos se ensamblan y se aplica pegamento con ayuda de una platilla de posicionamiento. Las piezas terminadas luego son embaladas despues de pasar por inspección óptica automática.
  Más

Especificaciones Generales

Rebabas en la Línea de Partición P/L

ancho ≤ 0.25mm
espesor ≤ 0.08mm
sin bordes dentados

Apariencia defectuosa

Requerimientos del entorno de inspección

luz: 860~1600 LUX
distancia: 30~35cm
tiempo de inspección visual: 5 segundos
ángulo de inspección visual: la línea de visión es de 90° desde la superficie de inspección

Definición

D: el área cubierta por este diámetro puede ser la misma área de diferentes formas
N: número
W: ancho
L: largo

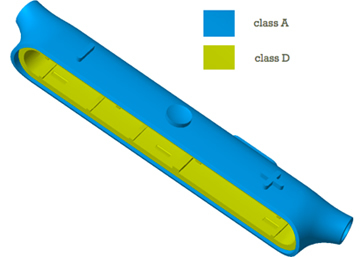

Defectuoso	Nivel aceptable de superficie del moldeo por compresión de caucho de silicona clase X
Defectuoso	A	B	C	D
punto de color diferente	D≤0.20mm N≤2 d istancia＞50mm	D≤0.30mm N≤2 distancia＞50mm	D≤0.40mm N≤2 distancia＞50mm	aceptable sin fallas funcionales
punto de color similar	D≤0.25mm N≤2 distancia＞50mm	D≤0.35mm N≤2 distancia＞50mm	D≤0.45mm N≤3 distancia＞50mm	aceptable sin fallas funcionales
rayones leves	W≤0.08mm L≤1.5mm N≤1	W≤0.08mm L≤2.5mm N≤1	W≤0.15mm L≤8mm N≤2	aceptable sin fallas funcionales
rayones	N=0	W≤0.08mm L≤1.5mm N≤1	W≤0.15mm L≤5mm N≤1	aceptable sin fallas funcionales
